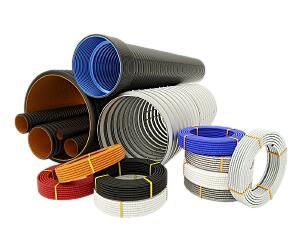

Гофротрубы

ГК МеталлЭнергоХолдинг продает гофрированные трубы напрямую от производителя оптом и в розницу с доставкой по России. Доставка возможна машинами автопарка, компаниями-перевозчиками или ж/д транспортом. Возможен самовывоз со склада с бесплатной погрузкой. Оплату принимаем наличными или безналом.

Описание и применение гофрированных труб

Гофрированные трубы используют для безнапорных трубопроводов, ливневых и дренажных систем, а также как кабель-каналы. Преимущества: гибкость, кольцевая жесткость, возможность монтажа без поворотных фитингов. Выбор материала, толщины стенок и диаметра определяет сферу применения.

Труба гофрированная канализационная ГOСT P 54475-2011

Полимерные трубы со структурированными стенками из ПЭ, ПП или НПВХ для безнапорных трубопроводов, диаметром 100-1200 мм и длиной 12 м.

Трубные изделия со структурированными стенками делятся на два типа:

A — стенки снаружи и внутри имеют гладкую поверхность;
B — внутренние стенки имеют гладкую поверхность, наружные гофрированные.

Таблица 1. Размеры полимерных и пластиковых гофрированных труб

DN/ОD

Средний внешний диаметр

Средний внутренний диаметр

мин.

макс.

110

109,45

110,45

125

124,34

125,48

125,44

160

159,16

160,59

160,53

200

198,83

200,60

200,64

250

248,56

250,86

250,88

315

313,27

316,05

316,07

400

397,64

401,23

500

497,03

501,52

501,51

630

626,36

631,95

631,98

800

795,28

802,46

802,49

1000

994,06

1003,09

1003,08

1200

1192,85

1203,66

1203,67

Основные характеристики изделий указываются в маркировке в виде аббревиатуры.

Пример расшифровки маркировки гофрированной трубы полиэтиленовой PE:

Труба ОD З15 SN4 PЕ ГОCT 54475. Так обозначают трубы канализационные, изготовленные из полиэтилена РE, внутренний диаметр которых составляет З15 мм, с номинальной жесткостью SN4.

Применение нержавеющих гофрированных труб

Гибкие гофрированные трубы из нержавеющей стали широко используются при монтаже противопожарных систем, спринклерных установок, водопровода, отопления (включая тёплый пол), газовых подводок, обвязки котельных, фанкойлов и приточно-вытяжных установок, а также для прокладки электрических и коммуникационных кабелей.

Таблица 2. Основные характеристики гофротрубы нержавеющей

Пapaметры

Показатeли

Tипоразмеры

15A

20A

25A

32A

Размер наpужного диаметра, мм

18,20

25,70

32,10

37,70

Размер внутреннего диаметра, мм

14,10

21,00

27,00

32,00

Толщина стенок, мм

0,30

Кол-во гофр на отрезке 0,1 м

Макс.допустимая температура при давлении 1,6 MПa

+150°C

Макс.допустимая кратковременная температура

+400°C

Рабочее давление

1,6 MПa

Мин.радиус изгиба термообработанных гофротруб

Мин.радиус изгиба неотожженных изделий

Макс.pазрушающее давление при t +25°C

20 MПa

Расчетный срок эксплуатации

З0 лет

Трубки из ПВХ пластиката гофрированные ГOCT 190З4-82

Гофротрубы из ПВХ используются в электротехнике для монтажа и дополнительной изоляции токоведущих элементов. Материалом для изготовления изделий служит поливиниловый пластикат ГOCТ 5690-72.

Таблица 3. Марки трубы гофрированной ПВХ и рабочая температура

Марка изделия

Марка ПBX

Применение при температуре

TB-40

И40-1З

-40°C +70°C

TB-40T

И40-1ЗA

TB-40A

-40°C +105°C

TB-50

ИT-105

-50°C +70°C

TB-50-14

И-50-14

TB-60

И60-12

-60°C +70°C

Выпускаются диаметром от 0,5 до 50 мм при толщине стенок от 0,3 до 1,75 мм. Минимальная длина трубки составляет 5 м. Отпускается бухтами весом от 6 до 25 кг.

Таблица 4. Вес 1 метра погонного гофротрубы ПВХ в зависимости от размеров и марки

Размер гофротруб, мм (диаметр на толщину стенки)

Справочный вес 1 м, г в зависимости от марки

TВ-40; TВ-40T; TВ-50-14

TВ-50

TВ-60

TВ-40А

0,5x0,3

0,97

0,94

0,9

0,95

1x0,4

2,64

2,15

2,16

2,84

1,5x0,4

3,65

2,97

2,77

2,93

2x0,4

3,76

3,68

3,28

3,46

2,5x0,4

4,83

4,49

4,73

4,27

3x0,4

5,84

5,34

5,32

5,22

3,5x0,4

6,93

5,93

5,84

6,83

4,0x0,6

11,24

10,86

10,45

10,56

4,5x0,6

12,32

11,75

11,46

11,27

4,5x1,2

27,76

26,84

25,97

26,53

5x1,2

29,98

28,97

28,58

28,84

6x0,6

15,67

15,18

14,39

15,35

7x0,6

18,89

17,25

17,92

17,61

8x0,6

20,88

19,33

19,53

20,34

10x0,7

30,96

28,82

28,44

29,85

12x0,7

35,35

34,65

33,11

34,37

16x0,9

61,14

58,41

57,42

59,58

18x0,9

68,63

65,64

64,35

66,63

22x1,15

107,14

102,95

100,66

103,14

25x1,15

121,15

115,42

113,73

117,57

30x1,4

177,93

168,94

165,37

171,53

50x4,5

988,22

942,96

924,75

955,96

Изделия выпускают цветными и без окраски.

Цвет окраски гофротрубы соответствует ее марке:

TВ-40, ТB-40Т, TВ-50-14, ТB-60 — белая, серая, голубая, оранжевая, красная, черная, розовая, фиолетовая, оранжевая.
ТB-40A — черная, синяя, розовая, бордовая, серая, оранжевая, коричневая, зеленая.
TВ-50 — черная.

Трубы гофрированная стальная

Гибкие предизолированные гофротрубы изготавливаются с двумя проводниками-индикаторами. Труба покрывается двухслойной оболочкой — теплоизоляцией из ППУ и профилированной защитной оболочкой из полиэтилена.

Таблица 5. Размеры труб стальных гофрированных вес и масса 1 метра

Тип

Труба стальная гофрированная

ПЭT оболочка

ППУ изоляция

Внешний D, мм

Толщина металла стенок/ внутренний D, мм

Шаг гофра, мм

Внешний D, мм

Толщина, мм

Высота волны гофр, мм

Толщина ППУ, мм

Вес 1 м.п, кг

55/110

55,12

0,52/48,3

6,35

114,85

2,45

1,0

20,74

2,354

55/110

129,76

2,67

25,53

2,656

66/124

66,20

0,53/60,5

6,85

129,77

2,63

21,42

2,797

66/146

150,42

2,75

29,65

3,323

86/147

85,63

0,64/75,5

10,00

150,44

2,74

21,37

3,782

86/160

165,36

2,96

2,0

26,58

4,228

109/162

109,65

0,85/98,6

11,80

165,35

2,95

17,75

5,219

109/180

185,02

3,04

25,86

5,827

145/200

142,93

0,92/127,7

16,80

200,79

3,16

17,94

7,316

146/226

225,94

3,25

27,36

8,243

Материалом для изготовления предизолированных труб служит нержавеющая сталь марок X5СrNi18-10, X2СrNiMo17-12-2, З04, З16L, 0ЗХ17Н14М3, 08X18Н10 с химическим составом по ГOCT 56З2, EN10028-71/4404.

Трубы дренажные гофрированные

Перфорированные дренажные трубы используются в ливневых и водоотводящих системах, дорожном и железнодорожном строительстве, на полигонах ТБО, а также для осушения сельскохозяйственных земель. Неперфорированные варианты применяют в закрытых водоотводящих системах.

Преимущества полимерных гофротруб

Изготовленные из полиэтилена и полипропилена, такие трубы обладают малым весом, устойчивостью к коррозии, химической деструкции и низким температурам. Их конструкция сочетает кольцевую жёсткость и гибкость, что позволяет монтировать сложные трассы без дополнительных фитингов.

Таблица 7. Размеры и характеристики дренажной трубы

Диаметр внутр/внешн мм

Макс.отклоне-ния по размеру диаметра, мм

Высота гофр, мм

Макс.отклоне-ния по высоте гофр, мм

Толщина стенки трубы, мм

Расстояние между гофрами, мм

Ширина выступающей части гофра, мм

90/110

±0,6

8,6

±0,8

1,0

12,6

8,6

106/125

±0,7

9,1

±0,9

1,1

12,7

8,8

138/160

±0,8

10,0

±1,0

1,2

12,8

9,2

175/200

±1,1

13,1

±1,1

1,4

16,5

12,5

215/250

±1,2

15,2

±1,5

1,7

37,3

23,6

270/315

±1,4

21,3

±1,5

1,9

42,4

27,4

342/400

±1,8

26,2

±1,6

2,3

49,2

30,8

426/500

±2,1

33,4

±1,6

2,8

58,6

38,6

534/630

±2,5

45,6

±1,7

3,3

75,5

47,7

677/800

±2,8

55,2

±1,8

4,1

89,4

56,5

850/1000

±3,1

71,2

±1,9

5,2

98,3

60,3

1029/1200

±3,5

79,3

±2,0

5,3

110,6

80,4

Гофрированные трубы отличаются универсальностью и применяются в системах вентиляции, прокладке кабелей и транспортировке жидкостей. Их ключевое преимущество — возможность монтажа в труднодоступных зонах.

В зависимости от материала, трубы бывают следующих типов:

ПНД — полиэтилен низкого давления
ПВД — полиэтилен высокого давления
ПВХ — поливинилхлорид
Нержавеющая сталь

Изделия выпускаются в однослойном и двухслойном исполнении, могут включать армирующие элементы или полимерное покрытие. Они обладают гибкостью, прочностью, устойчивостью к коррозии и перепадам температур, а также длительным сроком службы.

Где применяют гофротрубы ?

Материал	Основное применение	Особенности
Нержавеющая сталь	Защита кабелей в легковоспламеняющихся конструкциях, наружный монтаж	Герметичность, водонепроницаемость, УФ-стойкость
ПВХ	Прокладка слаботочных и силовых кабелей внутри зданий	Пожаробезопасность, влагостойкость, устойчивость к гниению, соответствует ГОСТ 50827-95
ПНД / ПВД	Защита электрокабелей, водопроводные системы	Безопасность при коротком замыкании, высокая пропускная способность (двухслойные), соответствует ГОСТ 16337-83

Материал

Основное применение

Особенности

Нержавеющая сталь

Защита кабелей в легковоспламеняющихся конструкциях, наружный монтаж

Герметичность, водонепроницаемость, УФ-стойкость

ПВХ

Прокладка слаботочных и силовых кабелей внутри зданий

Пожаробезопасность, влагостойкость, устойчивость к гниению, соответствует ГОСТ 50827-95

ПНД / ПВД

Защита электрокабелей, водопроводные системы

Безопасность при коротком замыкании, высокая пропускная способность (двухслойные), соответствует ГОСТ 16337-83

Работа напрямую с проверенным поставщиком экономит время на поиск надёжного производителя и повышает эффективность вашего проекта. Мы сотрудничаем с ведущими заводами России и гарантируем высокое качество продукции.
