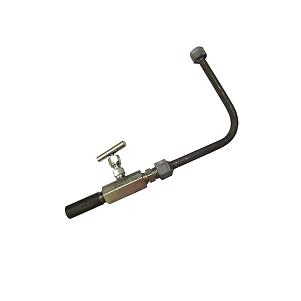

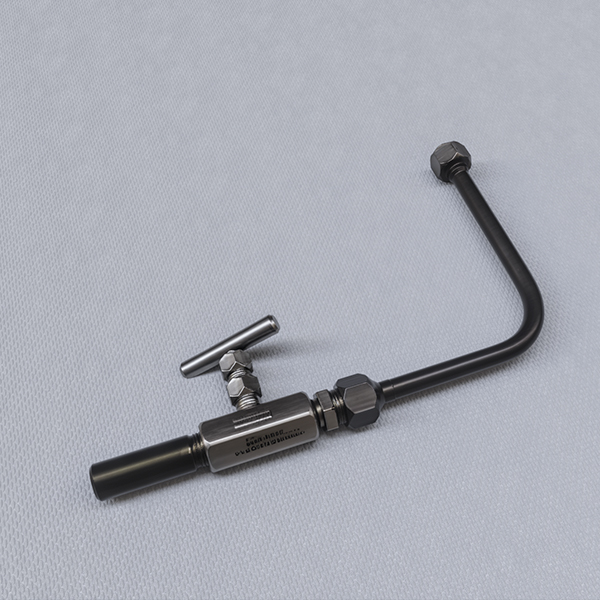

Узел обвязки дифманометров — сборная трубчатая конструкция, позволяющая присоединять к чувствительным измерительным приборам импульсные трубки определенного диаметра и длины, предназначенные для передачи перепада давления рабочей среды. По конструкции и типоразмерам, способу подключения узлы обвязки ОП соответствуют ТУ 36-1759-84. Поставляются в готовом к монтажу виде. Устанавливаются в местах проведения замеров.

Применение узла обвязки ТУ 36-1759-84

При измерении расхода рабочей среды методом измерения перепада давления на разных участках среды важно без погрешностей передать импульс на элемент прибора. Для этого предназначена импульсная трубка, оснащенная устройствами, оберегающими дифманометр от критических температур и воздействия агрессивных сред. В серии имеются модификации для присоединения импульсной трубки сверху и снизу. В сборку узла входит изогнутый отвод, штуцер и запорный клапан. Он позволяет изолировать участок трубопровода, когда требуется заменить дифманометр или фильтр для очистки измеряемой среды. Для узлов обвязки, изготовленных из углеродистой качественной стали используется затворный элемент марки 15с54бк1. Для аналогов из нержавеющей стали — 15нж57нж. Предустановленный клапан обеспечивает безопасность работы измерительного прибора, осуществляет сброс избыточного давления в системе. Части конструкции узла обвязки соединяются с помощью муфт, фитингов. Узлы обвязки для дифманометров, устанавливаемых на системы давлением до 10 атм, оснащены ниппельным ввертным соединением НСВ14-М20 с резьбой М20х1,5 (шаг) и ниппелем диаметром 14 мм.

Характеристики узлов обвязки ОП

Параметр		Значение
Рабочее давление, МПа		до 16 М
Тип подвода импульсных трубок для моделей	ОП-104 (105, 106, 108, 109, 110, 111)	верхний
Тип подвода импульсных трубок для моделей	ОП-101 (102, 103, 107, 112, 113)	нижний
Маркировка используемой стали	углеродистой 20	С
Маркировка используемой стали	нержавеющей	Н
Температура, °C	рабочая	120
Температура, °C	окружающей среды	от -60 до +40

Типы приборов, присоединяемых к узлам обвязки

Обозначение	Дифманометры
ОП-101, ОП-104	13ДД11, ДСЭ-МИ, МПЭ-МИ
ОП-102	ДП, ППДМ-23015. серий ДМ, ДС
ОП-103, ОП-106	ДП
ОП-105	серий ДМ, ДСС, ДСП, ДС
ОП-107, ОП-108	серий МП, МС, ТС, ТНС, НС, ВС, МВС. МАС
ОП-109	ЭКМВ, МТП-16, МЭД, ВЭ-16рб, серий ОБМ, МТС, МВТ
ОП-110	МП, МТ, МВТ, МТИ, МС-П, серии ДИВ
ОП-111	МПЭ-МИ
ОП-112	серий 22ДА, 22ДИ, 22ДИВ
