Светофорная опора ОГСГ

Г-образные опоры для светофоров и дорожных знаков

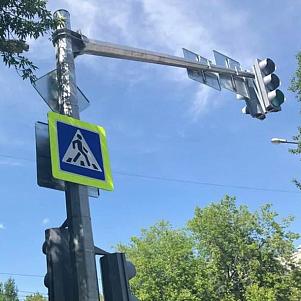

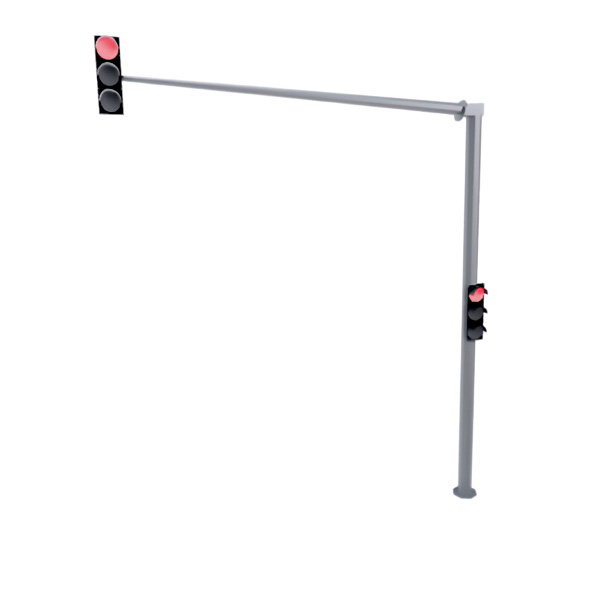

Светофорная опора ОГСГ — это металлическая силовая конструкция Г-образной формы, предназначенная для монтажа двух светофоров. Один устанавливается на опорном столбе, второй — на консоли. Они дублируют друг друга, тем самым обеспечивают безопасность дорожного движения. Устанавливают на дорогах разного назначения с одной и более полос. В качестве антикоррозионного покрытия используют горячее цинкование, лакокрасочный материал, содержащий цинк, газотермическое напыление цинком.

Конструкция Г-образных светофорных стоек

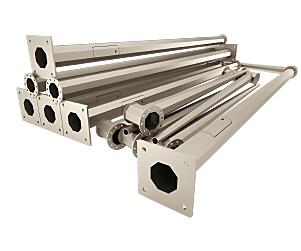

Светофорные опоры ОГСГ имеют граненые конические стойки, изготовленные из углеродистой листовой стали с разной степенью легирования. Выбор марки стали зависит от климатических особенностей места монтажа, условий эксплуатации, допустимых нагрузок.

Производство дорожных опор состоит из нескольких этапов:

• С помощью автоматов плазменной резки производят раскрой стального листа. Заготовка имеет точные размеры, безупречно ровные и гладкие кромки.
• Листовой прокат изгибают на специальном стане, получая усеченные грани с поперечным сечением равностороннего многоугольника. Автоматической сваркой производят прямой продольный шов. Грани увеличивают прочность конструкции, её устойчивость к динамическим нагрузкам.
• Перпендикулярно оси опоры, к её нижнему краю приваривают фланец в виде металлической пластины с заготовленными отверстиями под болтовые соединения. К верхней части приваривают крепление для болтового соединения с консолью.
• Консоль изготавливают из металлических труб нужного диаметра и длины. К ней могут приварить элементы для крепления специального оборудования.

Разборную конструкцию удобно транспортировать к месту назначения. С помощью болтов её легко собрать и разобрать, произвести монтаж или демонтаж. Это облегчает выполнение ремонтных работ, в частности по восстановлению антикоррозионного покрытия или замене оборудования.

ГК МеталлЭнергоХолдинг поставляет светофорные опоры ОГСГ в широком модельном ряду. Изделие соответствует нормам ГОСТ Р 52289-2004, представлено в следующих размерах.

Размеры светофорных опор ОГСГ

В стандартном исполнении в конструкциях предусмотрено фланцевое соединение. Вес изделия, комплектация и другие технические характеристики уточняйте у менеджера при оформлении заказа.

Применение консольных опор для повышения видимости сигнальных огней

Опоры светофора ОГСГ обеспечивают безопасность дорожного движения на автодорогах общего назначения с одной или несколькими полосами. Они полностью соответствуют нормам ГОСТ Р 52289-2004. Выносная консоль позволяет разместить дублирующий светофор непосредственно над проезжей частью дорожного полотна, тем самым увеличивает обзор для водителей и пешеходов. Наличие граней увеличивает прочность изделия, улучшает его внешний вид. На этих конструкциях устанавливают дорожные знаки, системы видеонаблюдения и другое технологическое оборудование.

Монтаж гранёных фланцевых опор с консолью

Устанавливают опоры ОГСГ с помощью фланцевого соединения на заранее подготовленный фундамент с закладным металлическим элементом. По требованию заказчика можно изготовить конструкцию для монтажа непосредственно в грунт. В этом случае заранее подготавливается котлован, после размещения столба для светофора — котлован заливается бетонным раствором. Электрическое питание к светосигнальным устройствам и другому оборудованию подводится подземным способом через основание конструкции. В нижней части изделия устанавливают технологический лючок с крышкой, где размещены разъёмы. Возможны альтернативные источники питания: воздушные ЛЭП или солнечные батареи.

Цинкование светофорных стоек

В качестве антикоррозионного покрытия используют горячее цинкование, выполненное в соответствии с нормами ГОСТ 9.307-89:

• Толщина защитного слоя — 40–200 мкм (в зависимости от проектной документации);
• При восстановлении допускается применение лакокрасочных материалов с цинком (минимум 90 мкм, содержание цинка в сухой плёнке — не менее 80–85 %);
• Альтернатива — газотермическое напыление цинка толщиной от 120 мкм.

Расчётный срок службы оцинкованной опоры с консолью — 30 лет. При своевременном восстановлении защитного слоя срок эксплуатации можно продлить многократно.

Купить консольные светофорные опоры по низкой цене

ГК МеталлЭнергоХолдинг предлагает купить Г-образные светофорные опоры ОГСГ оптом и в розницу. При увеличении объёма закупки снижается цена за единицу. В наличии — сопутствующие материалы: кронштейны, крепёж, стойки для светофора и другие конструкции. Вся продукция отпускается с полным пакетом сопроводительных документов, что упрощает прохождение проверок.

Компания обеспечивает технологическое обслуживание, ремонт и модернизацию на весь срок эксплуатации, а также может выполнить монтаж металлоконструкций, подключение и наладку оборудования. Подробности — у менеджеров отдела продаж по телефону +7 (86553) 2-14-00 и электронной почте mihlvsk@sz-metall.ru.
