Сальники для теплосетей, соответствующие серии 3.903 кл13 – это специальные защитные изделия, используемое для проведения труб с теплоизоляцией сквозь холодные стены из ж/б конструкций в промышленных и жилых зданиях.

Что такое серия 3.903 класс 13 ?

Это разработанное в 1980-м году ленинградским институтом «Ленгипроинжпроект» техническое описание типовых конструкций и деталей зданий и сооружений для строительства сборных железобетонных камер на тепловых сетях в городских системах теплоснабжения.

Тепловые камеры – это особые устройства (объемом до 4 м3), предназначенные для:

постоянного мониторинга температуры теплоносителя;
обнаружения утечек тепла;
обеспечения безопасности при работах с высокими температурами.

Ввод и вывод труб с теплоносителем в/из этих камер через железобетонные стены производится через специальные стальные переходники с теплоизолирующей набивкой.

Характеристики сальников теплосетей 3.903 кл-13

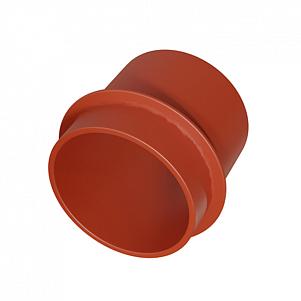

Конструктивно сальники для теплосетей, соотвтетствующие серии 3.903 кл-13 представляют стальную гильзу (трубу) с приварным наружным ребром жесткости (кольцом). Особенность данной конструкции заключается в том, что в ней нет стопорных колец, удерживающих сальниковую набивку в других сериях.

Сальниковая набивка может быть разной:

асбестовой;
плетеной с пропиткой антифрикционным жировым составом из нефтепродуктов;
графитированной;
графитной;
углеродной.

Любой вид набивки служит одной цели – заполнить камеру сальника, уплотнить и герметизировать соединения стальных трубопроводов с высокотемпературной рабочей средой.

Технические показатели сальников теплосетей, соответствующих серии 3.903 кл13

Параметр

Значение, единица измерения

Условные проходы

50-1000 мм

Наружные диаметры теплоизоляции

265-1260 мм

Наружные диаметры стальных труб корпусов

377-1390 мм

Толщина стальных стенок труб

6-8 мм

Длина конструкции

450 мм

Масса труб в корпусе сальника

6-123,3 кг

Наружные диаметры колец корпусов

440-1453 мм

Внутренние диаметры колец корпусов

380-1393 мм

Масса колец

3,04-10,45 кг

Вес 1 шт. сальника

28,1-133,8 кг

Вес набивки

9,6-31,5

Для защиты черного металла от коррозии, сальник перед продажей покрывается грунтовкой ГФ-021 в несколько слоев.

Применение сальников серия 3.903

Принципиально сальники для теплосетей предназначаются для пропуска защищенных изоляцией труб. Это может быть водопровод, контур отопления, канализация. Представители серии 3.903 кл13 востребованы на строительстве разнообразных трубопроводов (в т.ч. магистральных ) в пенополиуретановой и других разновидностей изоляции.

Так как тепловые камеры используются в разных отраслях, (энергетике, разных производствах, медицине, строительстве, безопасности и т.д.), сальники для этих сооружений широко востребованы по прямому назначению.

Также сальники для теплосетей могут устанавливаться в местах прохода дымоходов и прочих инженерных коммуникаций через железобетонные стены различных сооружений. Так же надежно, как трубы контуров отопления, они защитят электропроводку, толстые кабели связи и другие коммуникации…
