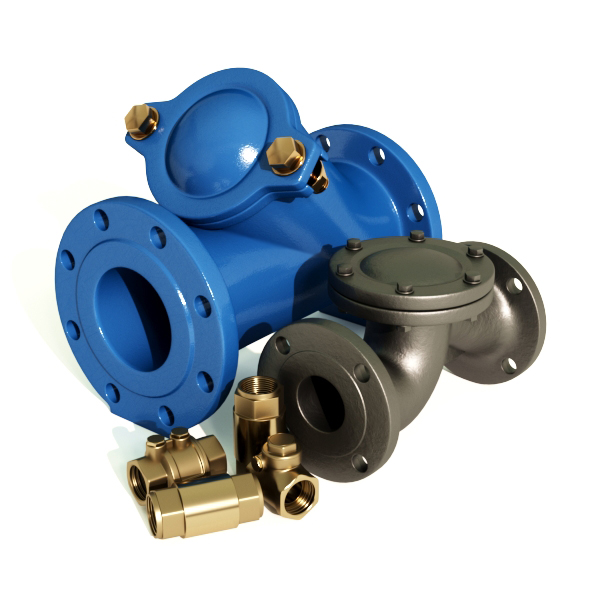

Обратные клапаны

В большинстве случаев у запорного устройства основной частью является захлопывающийся стальной диск, который фиксируется на пружинистой оси. При открытом обратном клапане диск внутри камеры стоит параллельно движению потока. Когда вода пытается сменить направление, диск становится перпендикулярно и закрывает проход.

Клапан обратно действия

Одним из вариантов защитной арматуры являются обратные клапаны. Разные их виды ставят в магистральных трубопроводах для автоматического перекрывания прохода трубы, когда поток меняет течение на обратное.

Виды клапанов для воды

Тип клапана	Особенности конструкции и монтажа

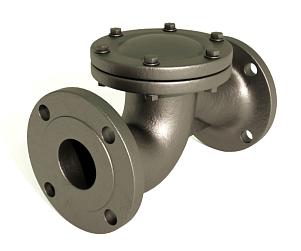

Золотниковые	- Принцип работы: толкатель (шток) перемещается в золотниковой камере под действием пружины - При прямом потоке: пружина сжимается, тарелки отходят от седла - При остановке/обратном потоке: пружина прижимает тарелки к седлу с эластичной прокладкой - Монтаж: только в горизонтальных участках трубопровода - Исполнение: проходные или угловые

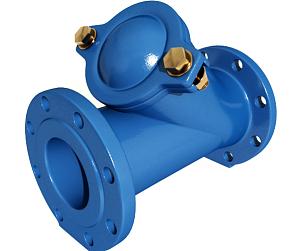

Обратный затвор (с «захлопкой»)	- Принцип работы: перекрытие потока осуществляется диском («захлопкой») - Монтаж: допускается в горизонтальных и вертикальных трубах - Исполнение: только проходные
Двухстворчатые	- Конструкция: две створки, закреплённые на одной оси в центре проходного отверстия - При прямом потоке: створки сложены, проход открыт - При остановке потока: створки автоматически расправляются, перекрывая проход
Поворотные (подъёмные)	- По тексту указано, что поворотные модели также называют подъёмными* *Примечание: в инженерной практике поворотные и подъёмные клапаны — разные типы, но в исходном тексте они отождествлены

Тип клапана

Особенности конструкции и монтажа

Золотниковые

- Принцип работы: толкатель (шток) перемещается в золотниковой камере под действием пружины

- При прямом потоке: пружина сжимается, тарелки отходят от седла

- При остановке/обратном потоке: пружина прижимает тарелки к седлу с эластичной прокладкой

- Монтаж: только в горизонтальных участках трубопровода

- Исполнение: проходные или угловые

Обратный затвор (с «захлопкой»)

- Принцип работы: перекрытие потока осуществляется диском («захлопкой»)

- Монтаж: допускается в горизонтальных и вертикальных трубах

- Исполнение: только проходные

Двухстворчатые

- Конструкция: две створки, закреплённые на одной оси в центре проходного отверстия

- При прямом потоке: створки сложены, проход открыт

- При остановке потока: створки автоматически расправляются, перекрывая проход

Поворотные (подъёмные)

- По тексту указано, что поворотные модели также называют подъёмными*

*Примечание: в инженерной практике поворотные и подъёмные клапаны — разные типы, но в исходном тексте они отождествлены

Основные технические показатели запорных клапанов

Параметр	Значение, единица измерения
DN (номинальный диаметр), сечение проходного отверстия	15-700 мм
PN (номинальное давление) – максимальный напор, при котором фитинг способен эксплуатироваться долго и безопасно	16-250 кгс/см2
Тип присоединения к трубе	фланцевое, под приварку, вантузное, для DN≤40: муфтовое, штуцерное, штуцернониппельное
Допустимые рабочие температуры	До 560 С

Применение клапанов в трубопроводах

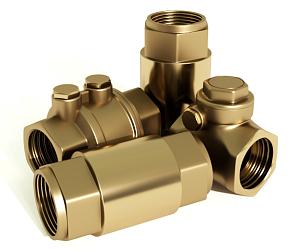

Большинство моделей обратных клапанов устанавливаются для обеспечения защиты оборудования, в первую очередь – насосов. В основном они крепятся с помощью муфтовых соединений, когда используется два перехода с резьбой. Диаметр переходников различается, он зависит от сечения основного трубопровода.
