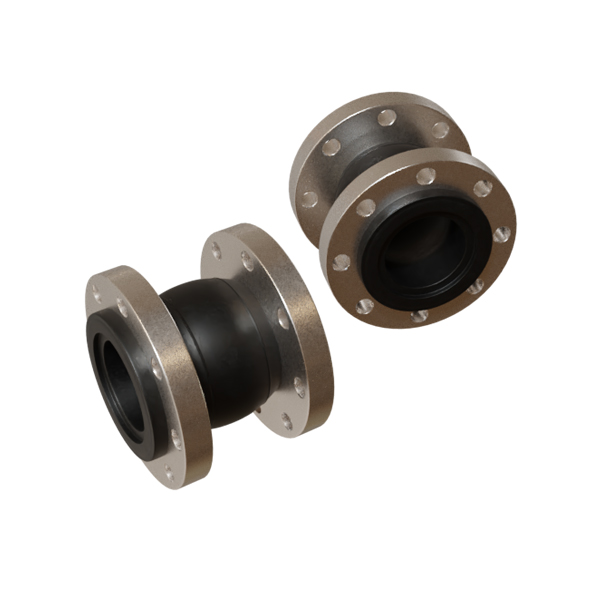

Компенсаторы фланцевые EPDM – разновидность трубной арматуры, используемой в промышленных и коммунальных коммуникациях. Элементы позволяют избежать смещения трубопровода при избыточном давлении или гидроударе, а также под вибрационным воздействием работающего насоса. Конструктивно компенсатор состоит из гибкого сильфона, с обеих сторон которого установлены плоские фланцы. Благодаря эластомеру стальные диски плавающие, это значительно упрощает процесс установки компенсатора к контрфланцам трубопровода. В маркировке компенсатора обязательно указывается условный проход, рабочее давление, материал изготовления. Изделия подлежат обязательной сертификации. Поставляется компенсирующий элемент в индивидуальной пленочной упаковке. По согласованию предоставляется металлическая и деревянная тара.

Технические характеристики фланцевых компенсаторов

показатель

диапазон значений

полимерный материал

EPDM

фланцы присоединительные

ГОСТ 33259

армирующий корд

углеродистая сталь, нейлон

рабочее давление в системе (Ру)

до 40 кг/см2

условный проход (DN)

25–1200 мм

допустимая деформация

(сжатие/растяжение)

осевой ход

20/25 мм

линейное смещение

9/20 мм

поворот

до15°

возможная рабочая среда

газ, вода (пресная, морск.), этиленгликоль, 15% р-ры HCl, HNO3,

растительные и животные масла, напитки, соки, вина

температура эксплуатации

постоянная

-10 +100 С

кратковременная

до +110°С (≥5 мин.)

Свойства компенсаторов для трубопровода EPDM

Гибкая вставка многослойная, изготовлена из ethylene propylene diene M-class rubber, усилена металлическими и синтетическими нитями. Корд существенно повышает износостойкость полимера, исключает разрыв вставки при осевом, радиальном или линейном смещении. Этилен пропилен диеновый каучук соответствует повышенным санитарно-гигиеническим требованиям, предъявляемым в пищевой, фармацевтической промышленности. Полимер отличает химическая инертность к слабым кислотам и щелочным средам, устойчивость к ультрафиолету. EPDM не склонен к усталостной деформации, ссыханию и растрескиванию в процессе эксплуатации, не реагирует на резкие изменения температуры и давления.
