Отдельно стоящие молниеотводы МЖ

Молниеотводы для защиты зданий, сооружений, подстанций

В случаях, когда конструкция не позволяет установку защиты от молний непосредственно на объект, используют отдельно стоящую конструкцию. Группа компаний МеталлЭнергоХолдинг приглашает оформить заказ и купить молниеотводы МЖ, по самой низкой в регионе цене, без переплаты посреднику.

Молниеотводы МЖ Серия 3 407 9-172

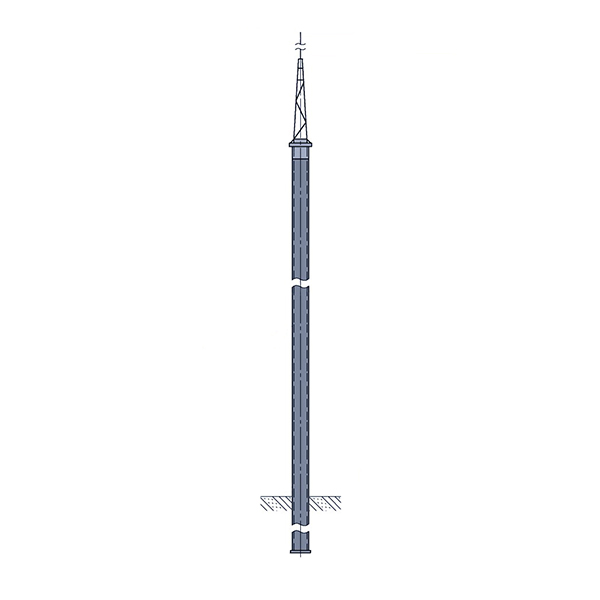

Серия МЖ состоит из молниеотводов, с железобетонной (ЖБ), вертикально стоящей стойкой.

Функциональное назначение МЖ молниеотвода – отражение ударов молнии :

оголовок – деталь устанавливаемая на верхнюю часто стойки;
тросостойка – решетчатая конструкция, соединенная с помощью болтов;
молниеотвод – стальной шпиль, воспринимающий и отводящий разряд молнии.

Надежность конструкции тросостойка/молниеотвод, обеспечивает крепежный узел, в месте присоединения к оголовку стойки молниеотвода МЖ. Нижняя часть стойки, длиною не менее 3000 мм, предусмотренная для заглубления и бетонирования, выполнена с ЖБ подпятником.

Конструкция молниеотводов МЖ

отдельно стоящие молниеотводы МЖ – техническая документация Серия 3.407 9-172;
номенклатура железобетонных стоек – Серии: 3.407.1-152, 3.407.1-157.

В обозначении стойки указывают серию – МЖ и числовое обозначение, соответствующее номинальному значению высоты наземной части отдельно стоящего молниеотвода.

Таблица. Параметры , высота молниеотводов серии МЖ:

Характеристика

Марка молниеотвода

МЖ-24.3

МЖ-27.0

МЖ-30.6

Высота надземной части, м

24,3

27,05

30,55

Общая высота, м

27,3

30,05

33,55

Стойка, шифр универсализации

СЦП 195-310 (цилиндр)

СЦП 220-350 (цилиндр)

СК 263-20 (коническая)

Высота стойки, без заглубляемой части, м

16460

19210

22710

Наружный/внутренний, диаметр, мм

560/450

650/520 – низ; 410/310 – верх

Высота тросостойки, мм

2840

Высота молниеотвода, мм

5000

Оголовок, шифр универсализации

ТС-48

ТС-49

Теоретическая масса стойки, т

4,250

5,850

6,116

Стойки отдельно стоящих молниеотводов МЖ выполнены их бетона, армированного стальной круглой арматурой гладкого и периодического профиля. В производстве стоек применяют бетон класса прочности, на сжатие В40. Изготовление подпятников из бетона, класса В25.

Для стальных деталей используют марки стали: Ст3, 09Г2С, другие ГОСТ 380-2005, ГОСТ 19281-2014, отвечающие требованиям по климатическому исполнению. Выбор категории стали – по классам прочности и значениям ударной вязкости, с подтверждением испытаниями и аттестацией.

Молниеотводы МЖ производство и поставка

Оформите заказ на сайте, в форме, открываемой нажатием «Заказать», у выбранной позиции молниеотводов МЖ. Купить качественные отдельно стоящие молниеотводы МЖ можно: по телефону компании +7 (86553) 2-14-00, и через обращение на электронный адрес mihlvsk@sz-metall.ru. По требованию заказчика организуем доставку во все российские города и в страны СНГ – недорого, с соблюдением правил транспортировки.
