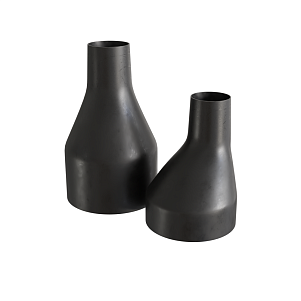

Манжета герметизирующая МГ — резинотканевый равномерно или эксцентрично сужающийся рукав с концевыми цилиндрическими участками. Используются мягкие резинотехнические изделия при бестраншейной укладке трубопроводов под автомобильными дорогами, ж/д полотном, сооружениями. Манжеты МГ исключают попадание грунтовых вод в футляр, обеспечивают герметизацию межтрубного пространства. Они с двух сторон надеваются на защитную трубу широкой стороной, узкие концы закрепляются на трубопроводе. Фиксируются мягкие рукава металлическими хомутами, стягиваемыми болтами. Важно, чтобы на каждой из манжет на случай сезонных подвижек почвы или при повышении сейсмической активности при монтаже не было сильного натяжения, не образовалась глубокая складка, оставалась подвижная компенсационная гофра.

Виды уплотнительных манжет

Изготавливают рукава для защитных кожухов по регламенту ТУ 2531-005-01297858-2000 или ТУ 2531-007-01297858-2002 с учетом требований, изложенных в эксплуатационных правилах для магистральных трубопроводов. Наружный и внутренние слои манжеты МГ — маслобензостойкая резина марки МБС (ГОСТ 7338). Для армирования используется полиамидное полотно или другая ткань, по физико-механическим характеристикам соответствующая ТУ 8378-006-00319281-97.

Манжета резинотканевая выпускается в двух вариантах:

Неразъемые I типа, они используются на этапе прокладки трубопровода. Монтируются на участках, не присоединенных к магистрали.
Разъемные (разрезные) II типа. Они надеваются на трубы во время замены кожуха или при проведении ремонтных работ без демонтажа трубопровода.

Маркировка рукава соответствует ТУ, по которому он изготовлен. Поставляются манжеты в комплекте со стяжными хомутами и необходимыми метизами, а также сырая резина для уплотнения соединения.

Характеристики манжеты защитной герметизирующей

Параметр		Значение
Толщина с допуском, мм	типовая	5 (+0,6)
Толщина с допуском, мм	возможная для труб Ø до 530 мм	3 (+0,7)
Длина, мм		315–585
Количество секций хомута для труб размером, шт.	57–273 мм	1
	325–630	2
	720–1420 мм	3
Слой цинкового покрытия по ГОСТ 9.301-86, мкм		не менее 40
Место технологического стыка, мм	утолщение	до 9
Место технологического стыка, мм	ширина	100–200
Прочность при растяжении, кгс/см²		70
Твердость по Шору (шкала А), ед.		60
Удлинение при разрыве, %		до 250

Как заказать манжеты для трубопроводов выгодно

Предлагаем к покупке манжеты МГ от ГК МеталлЭнергоХолдинг. Мы гарантируем высокое качество элементов трубопровода, подтверждённое сертификатами соответствия ГОСТ и техническим условиям. Организуем доставку в любой регион России. Для получения подробной информации о стоимости и сроках поставки оставьте заявку на сайте, позвоните по телефону +7 (86553) 2-14-00 или напишите на электронную почту mihlvsk@sz-metall.ru.
