Оборудование для резервуаров для нефтепродуктов и воды

Резервуары являются неотъемлемой частью множества отраслей промышленности: нефтегазовой, химической, пищевой, фармацевтической, коммунальной и многих других. Они предназначены для хранения жидкостей, газов, сыпучих материалов и других продуктов. Однако сам по себе корпус резервуара — это лишь основная емкость. Его полная, безопасная и эффективная эксплуатация невозможна без вспомогательного технологического оборудования, ключевыми элементами которого являются люки и стальные патрубки. Это не просто металлические детали оборудования, а высокотехнологичные узлы, от качества которых напрямую зависит герметичность конструкции, безопасность персонала, сохранность содержимого и удобство обслуживания.

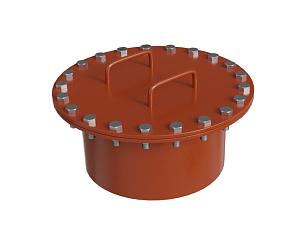

Оборудование для резервуаров : люки-лаз

Люки – это относительно герметично закрывающиеся проемы в стенках или крышках резервуаров. Как специальное оборудование, люки могут выполнять несколько критически важных функций:

1. Доступ для персонала. Позволяет проводить внутренний осмотр, очистку, ремонтные и монтажные работы.

2. Технологический доступ. Используется для загрузки/выгрузки материалов, забора проб, установки датчиков, уровнемеров и прочего оборудования.

3. Аварийный сброс давления. Специальные предохранительные люки предотвращают разрыв резервуара при превышении давления или образовании вакуума внутри.

4. Вентиляция. Обеспечивает воздухообмен во время проведения ремонтных работ для безопасного нахождения персонала внутри.

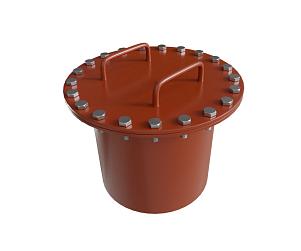

В связи с назначением данного оборудования для резервуаров различают следующие основные виды люков: смотровые, предохранительные, загрузочные. Смотровые люки могут быть эллиптической или круглой формы, они обеспечивают беспрепятственный доступ людей к внутренности и оборудованию резервуара для осмотра и обслуживания. Предохранительные люки (клапаны) автоматически открываются при критическом изменении давления. Загрузочные люки оборудованы специальными крышками для безопасной загрузки в резервуар сырья, и предотвращают выброс паров.

Для резервуаров патрубки дыхательные

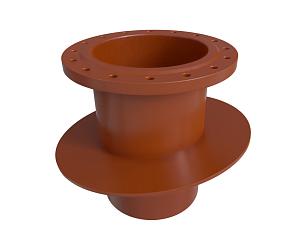

Стальные патрубки можно назвать артериями резервуаров. Патрубок — это отрезок трубы, герметично присоединенный (сваркой или через фланец) к стенке либо днищу резервуара. Так образуются точки входа и выхода продукта, связывающие резервуар с общей технологической цепочкой. Классификация и назначение патрубков:

1. Приемные/раздаточные. Для наполнения и опорожнения резервуара.

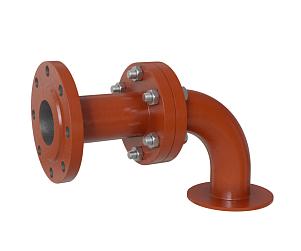

2. Дренажные (сливные). Располагаются в самой низкой точке днища для полного слива продукта или осадка.

3. Предохранительные. Для подключения такого оборудования, как предохранительные и дыхательные клапаны.

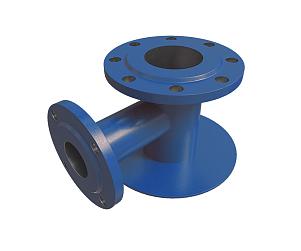

4. Контрольные. Для монтажа датчиков уровня, температуры и давления.

5. Обводные (байпасные) Для создания обводных линий.

Таким образом, к патрубку присоединяются трубы и/или внешнее оборудование (насосы, клапаны, задвижки, приборы учета и т.д.), под которые выбирается подходящий типоразмер переходника.

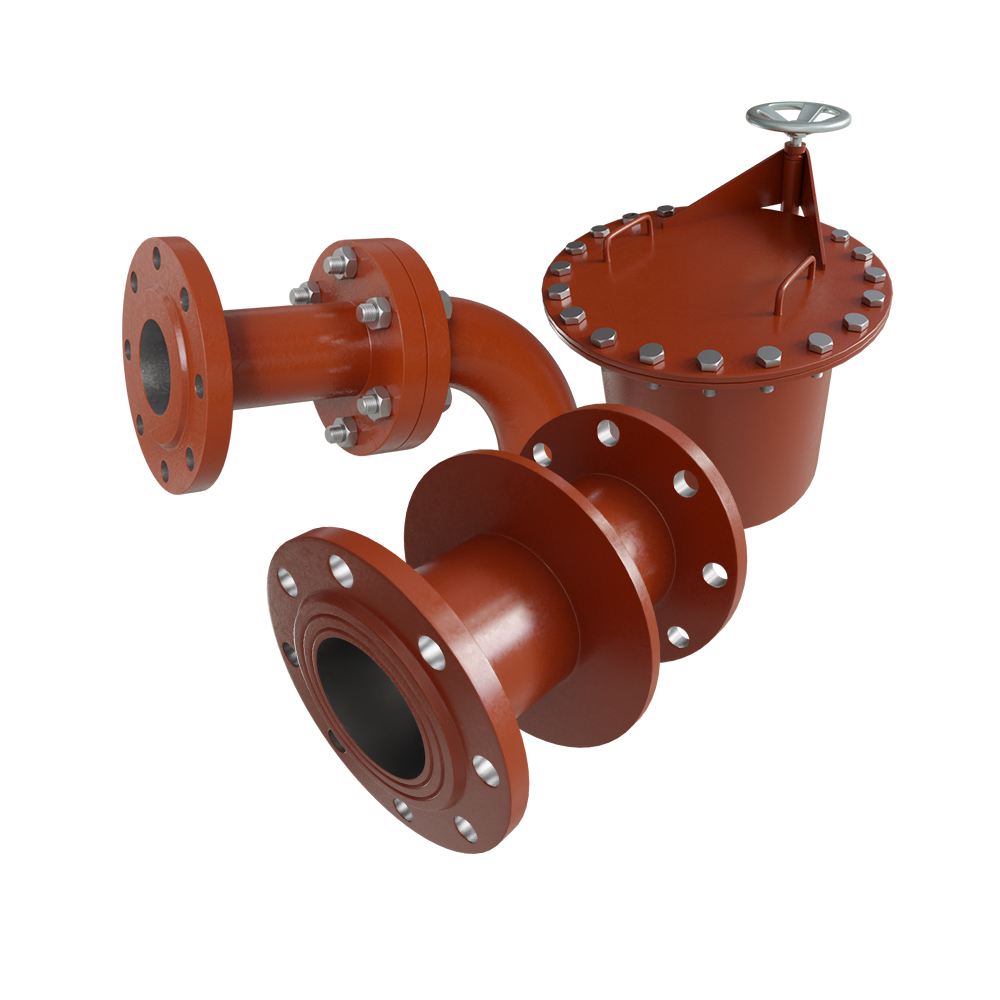

Оборудование для резервуаров: особенности производства и выбора

Оборудование для технологических резервуаров изготавливаются, как правило, из углеродистой или нержавеющей стали (марок Ст3сп, 09Г2С, 12Х18Н10Т, 20 и др.), выбор которой зависит от агрессивности рабочей среды, давления и температуры.

Во многих случаях соединение с корпусом резервуара осуществляется методом сварки, поэтому выпускается целый ряд приварных моделей оборудования для резервуаров.

Для обеспечения идеальной геометрии и простоты монтажа патрубки, люки и прочее оборудование для резервуаров часто производятся с уже приваренным фланцем (например, по ГОСТ 33259-2015, ANSI B16.5, DIN EN 1092-1), что позволяет использовать болтовое соединение.

Ключевые свойства и параметры для выбора оборудования:

Выбор качественного и корректно подобранного оборудования для резервуаров — это не область для компромиссов. Поэтому такая металлопродукция проектируется и изготавливается в строгом соответствии с техническим регламентом, параметрами среды и требованиями безопасности.
