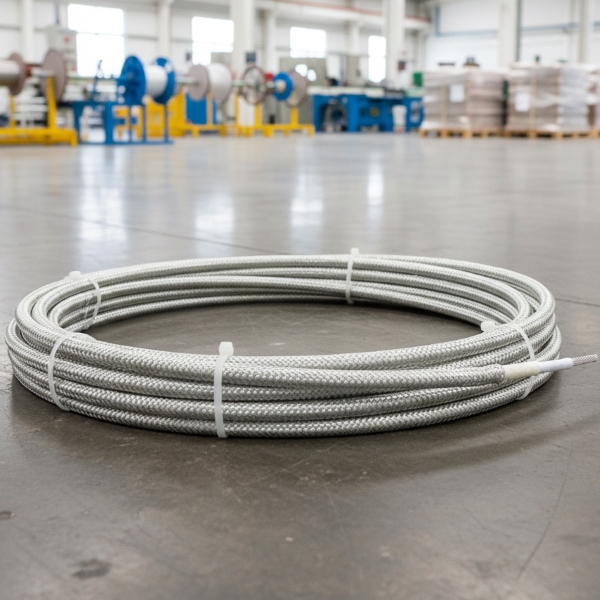

Для подключения электроприборов в летательных аппаратах – самолетах, вертолетах и в другой авиационной технике используют специальный тип электропроводки, которая состоит из бортовых кабелей ПТЛЭ-200.

Конструкция теплостойкого лакированного экранированного провода

Выпускают большое множество проводов для бортовой сети, однако кабели с маркировкой ПТЛЭ несколькими изоляционными слоями – первый из фторопласта, а второй из стеклянных нитей. Оплетка — из стекловолокна, покрытого кремнийорганическим лаком; экран — из медных луженых оловом проволок.В качестве токопроводящей жилы в кабеле ПТЛЭ-200 используется скрученная медная проволока различного диаметра в зависимости от размера.

Маркировка ПТЛЭ-200 расшифровывается как:

П – провод для электросети на борту авиационной техники,
Т – теплостойкий,
Л – с лакированным покрытием,
Э – с медным экраном,
200 – максимальная рабочая температура в градусах Цельсия.

Размеры кабелей лакированных экранированных на -60…200 °С

Сечение, мм²	Число и диаметр проволок в жиле, шт.×мм	Наружный диаметр, мм
от 0,35 до 70,0	от 19×0,15 до 37×7×0,58	2,7—16,8

Свойства бортового теплостойкого кабеля с медным экраном

Несколько слоев изоляций, наличие медной оплетки и лакированное покрытие позволяют кабелям ПТЛЭ-200 выдерживать большие нагрузки, высокие температуры, скручивания и пониженное атмосферное давление. Срок службы составляет не менее 20 лет.

Характеристики проводов ПТЛЭ-200 0,35…70

Параметр	Значение
Максимальный показатель рабочего переменного напряжения, В	250 частотой до 5000 Гц
Электросопротивление медной жилы, Ом/км	0,286—58,7 в соответствии с диаметром
Электросопротивление изоляции при 20 °С	1000
Электросопротивление изоляции при 200 °С, МОм·км	500
Температура применения, °С	от −60 до +200

Где купить авиационные кабели ПТЛЭ-200 с доставкой

Купить кабель авиационный ПТЛЭ-200 по выгодной цене предлагает МеталлЭнергоХолдинг. Все проводники сертифицированы, выпускаются по ТУ 16-505.280-79 и другим нормативным документам. Уточнить подробности и оформить заказ вы можете через электронную почту mihlvsk@sz-metall.ru или номер телефона +7 (86553) 2-14-00. Продажа в розницу и крупным оптом с доставкой по России и СНГ.
