Обвязки колонные
Обвязка обсадной колонны - доставим на ваше предприятие
Колонная обвязка — это элемент устьевого оборудования, обеспечивающий герметизацию и контроль давления в верхней части обсадных колонн нефтяных и газовых скважин. Она устанавливается на резьбовые концы колонн в процессе спуска и цементирования, выбирается по ожидаемому пластовому давлению и объединяет технические и эксплуатационные трубы в единую систему. Обвязка изолирует межколонные пространства, позволяет контролировать состояние ствола скважины, обеспечивает возможность обслуживания оборудования, служит основанием для установки превентора при бурении и удерживает арматуру, регулирующую движение рабочей среды.
Ассортимент обвязок скважины:

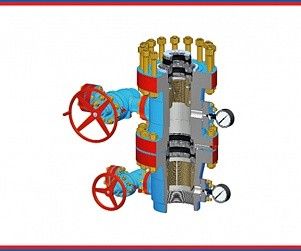

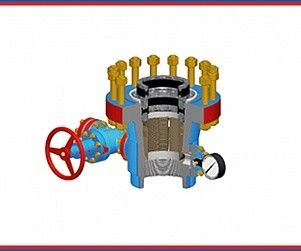

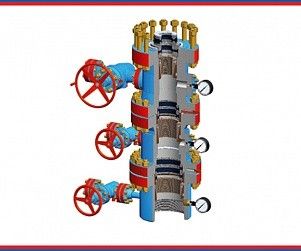

- клиньевые — ОКК1, ОКК2, ОКК3;

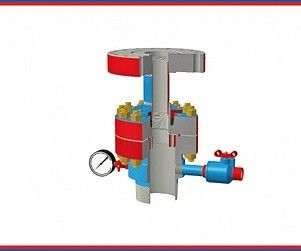

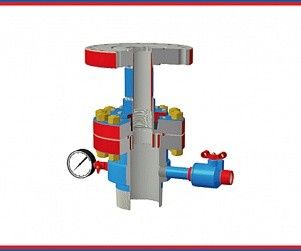

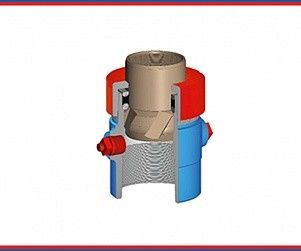

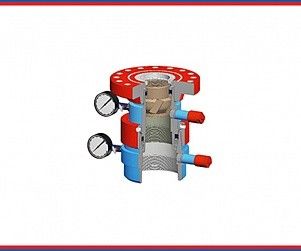

- с муфтовой подвеской — ОК1-21, ОК1-35, ОКО1, ОКО2;

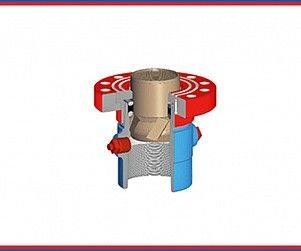

- фланцевая, с муфтовой подвеской ОКО1Ф.
Колонная головка - расшифровка
|
Обозначение |
Расшифровка |
|---|---|
| ОКК2-70-168х245х299 К2 ХЛ | Пример полного обозначения |
| ОКК | Обвязка колонная для крепления колонн с помощью клиньев |
| 2 | Число колонн в обвязке (2) + кондуктор |
| 70 | Допустимое рабочее давление в системе, МПа |
| 168 | Диаметр сечения первой колонны, мм, (D) |
| 245 | Диаметр сечения последующих колонн, мм, (D1, D2) |
| 299 | Диаметр кондуктора, мм, (Dkl) |
| К2 | Стойкость к коррозии. Допустимая рабочая среда с уровнем H2S и СО2 — не более 6% |
| ХЛ | Способность к работе в условиях низких температур |
Колонные обвязки работают в диапазоне температур от –60°C до +90°C, а материал выбирают с учётом агрессивности среды. Стандартно используют стали 30ХМЛ и 30ХМА: класс К1 — для условий с CO₂ до 6%, класс К2 — для сред с H₂S и CO₂ до 6%. По запросу возможна поставка изделий с повышенной коррозионной стойкостью для работы при содержании H₂S и CO₂ до 25%.
Конструкция обвязки для колонн:
- корпус ‐ количество в зависимости от типа устройства;
- крестовина или катушки;
- колонные головки;
- паркеры;
- манифольды, по числу колонн;
- задвижки;
- нагнетательные клапаны;
- подвески.
Корпус конструкции навинчивается непосредственно на обсадную трубу. В клиньевой обвязке полость корпуса имеет коническую форму. Благодаря этому, размещенные клинья способны удерживать внутреннюю колонну трубы. В изделиях типа ОКО, удерживающим элементом является муфта.
Размеры обвязки колонной головки
|
Обозначение |
Допустимое рабочее давление в системе, МПа |
(D), мм |
(D1), мм |
(D2), мм |
(Dk), мм |
|---|---|---|---|---|---|
| ОКК1 | 21, 35 |
140, 146, 168, 178 | – | – | 219, 245, 273 |
| ОКК2 | 21, 25, 70 | 219, 245 | – | 299, 324 | |
| ОКК3 | 21, 25, 70 |
146, 168, 178 | 219, 245 | 299. 324 | 426 |
| ОК1-21 | 21 | – | – |
245 | |
| ОК1-35 | 35 | – | – | ||
| ОКО1 | 21 | – | – | ||
| ОКО2 | 21, 35, 70 | 245 | – | 324 | |
| ОКО1Ф | 21, 35 | – | – | 245 |
Оборудование для обвязки обсадных колонн
МеталлЭнергоХолдинг поставляет сертифицированные колонные обвязки для предприятий России и стран СНГ, обеспечивая высокое качество, надежность и соответствие требованиям объектов с горючими и взрывоопасными веществами. Оборудование отличается долговечностью, безопасностью и выгодной ценой, что делает его оптимальным выбором для обустройства скважин. Заказы принимаются по телефону и электронной почте, доставка осуществляется в кратчайшие сроки в любой регион. Доступны модификации ОКК1, ОКК2, ОКК3, ОКО1-21-146, ОКО1Ф-21, 35-146, 168×178×245, ОКО2, ОК1-21-146, ОК1-35-146.
