Заглушки стальные
Заглушки стальные в ассортименте форм и размеров
Наша компания специализируется в производстве и оптово-розничных продажах трубного проката и элементов трубопровода. В ГК «МеталлЭнергоХолдинг» можно купить заглушки стальные в любых объемах с доставкой по России — предлагаем сертифицированные фитинги, прошедшие контроль качества РТ-Техприемкой. Оплата наличными или безналичный расчет, делаем скидки на объем.
Применение заглушек стальных

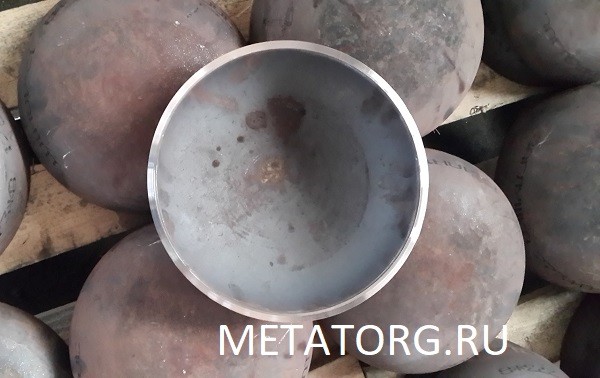

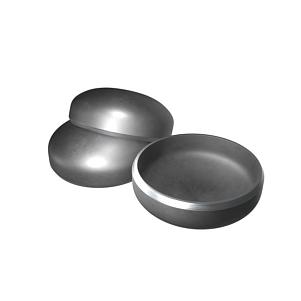

Концевые элементы эллиптические и плоские применяются для монтажа трубопроводов с давлением Pу до 16 МПа от -70 до +450 °C; фитинги с фланцевым присоединением — для систем с Pу от 1 до 25 кгс/см2 при температуре до +450 °C или 40 кгс/см2 до +530 °C. Условия эксплуатации деталей определяются ГОСТ 17380-2001, относительно номинального рабочего давления и температуры эксплуатации действуют нормы ГОСТ 356-80.
Прочность и надежность бесшовных заглушек, а также большой выбор типоразмеров делает их востребованными в самых разных отраслях и сферах промышленности. Заглушки стальные предназначены для закрывания концевых отверстий трубопроводных систем и магистралей. Их применяют в качестве днищ для аппаратов и сосудов, работающих под давлением.
Сортаменты трубопроводной заглушки из стали

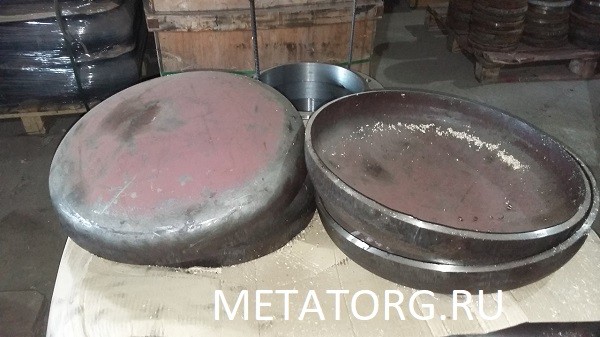

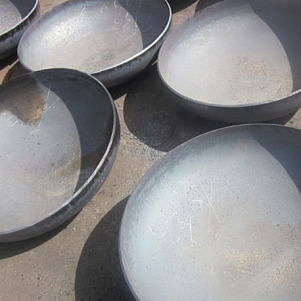

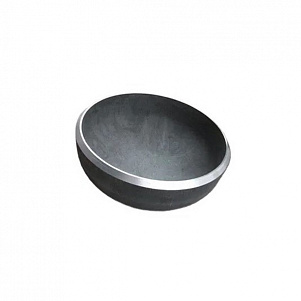

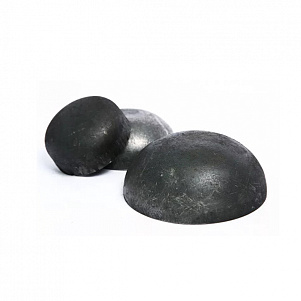

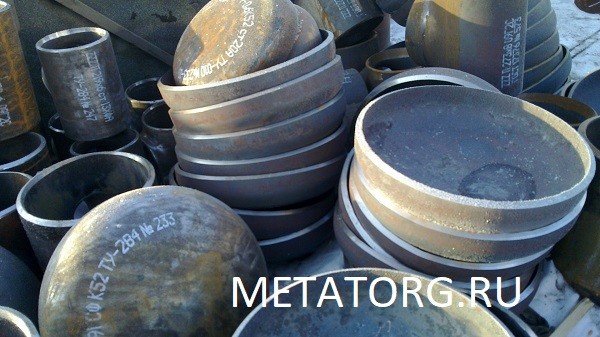

Приварные заглушки производятся по ГОСТ 17379-2001 из углеродистых, легированных и низколегированных марок стали. Основные размеры и вес фитингов исполнения 1 и 2 указаны в таблицах ниже.
Таблица 1 — Характеристики и размеры, масса заглушек для труб приварных исполнения 1
| Условный проход, мм | Наружный диаметр, мм | Толщина стенки, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| 15 | 21,3 | 2 | 25 | - |
| 3,2 | 0,04 | |||
| 4 | - | |||
| 20 | 26,9 | 2 | 25 | - |
| 3,2 | 0,07 | |||
| 4 | - | |||
| 25 | 33,7 | 2,3 | 38 | - |
| 3,2 | 0,1 | |||
| 4,5 | - | |||
| 32 | 42,4 | 2,6 | 38 | - |
| 3,6 | 0,14 | |||
| 5 | - | |||
| 40 | 48,3 | 2,6 | 38 | - |
| 3,6 | 0,17 | |||
| 5 | - | |||
| 50 | 60,3 | 2,9 | - | |
| 4 | 0,24 | |||
| 5,6 | 0,32 | |||
| 65 | 76,1 | 2,9 | - | |
| 5 | 0,39 | |||
| 7,1 | 0,52 | |||
| 80 | 88,9 | 3,2 | 51 | - |
| 5,6 | 0,67 | |||
| 8 | 0,91 | |||
| 100 | 114,3 | 3,6 | 64 | - |
| 6,3 | 1,2 | |||
| 8,8 | 1,6 | |||
| 125 | 139,7 | 4 | 76 | - |
| 6,3 | 1,8 | |||
| 10 | 2,8 | |||
| 150 | 168,3 | 4,5 | 89 | - |
| 7,1 | 2,9 | |||
| 11 | 4,4 | |||
| 200 | 219,1 | 6,3 | 102 | - |
| 8 | 5 | |||
| 12,5 | 7,6 | |||
| 250 | 273 | 6,3 | 152 | - |
| 10 | 9,8 | |||
| 300 | 323,9 | 7,1 | 178 | - |
| 10 | 14 | |||
| 350 | 355,6 | 8 | 191 | - |
| 11 | 18 | |||
| 400 | 406,4 | 8,8 | 203 | - |
| 12,5 | 26 | |||
| 450 | 457 | 10 | 229 | 29 |
| 500 | 508 | 11 | 254 | 37 |
| 600 | 610 | 12,5 | 305 | 54 |
| 700 | 711 | - | 305 | - |
| 800 | 813 | - | 305 | - |
| 900 | 914 | - | 305 | - |
| 1000 | 1016 | - | 305 | - |
Таблица 2 — Размеры и справочный вес заглушек приварных исполнения 2
| Условный проход, мм | Наружный диаметр, мм | Толщина стенки, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| 25 | 32 | 2 | 15 | 0,1 |
| 3 | 0,1 | |||
| 32 | 38 | 2 | 20 | 0,1 |
| 3 | 0,1 | |||
| 40 | 45 | 2,5 | 0,1 | |
| 4 | 0,2 | |||
| 100 | 108 | 4 | 50 | 0,7 |
| 8 | 1,3 | |||
| 114 | 4 | 0,7 | ||
| 8 | 1,3 | |||
| 125 | 133 | 4 | 55 | 0,9 |
| 8 | 2 | |||
| 10 | 2,5 | |||
| 150 | 159 | 4,5 | 65 | 1,5 |
| 8 | 2,3 | |||
| 11 | 3,2 | |||
| 168 | 4,5 | 1,5 | ||
| 8 | 2,3 | |||
| 11 | 3,2 | |||
| 200 | 219 | 8 | 75 | 4,6 |
| 10 | 5,1 | |||
| 12 | 6,1 | |||
| 250 | 273 | 7 | 85 | 4,9 |
| 12 | 9,2 | |||
| 14 | 11 | |||
| 18 | 14 | |||
| 50 | 57 | 3 | 30 | 0,2 |
| 5 | 0,3 | |||
| 65 | 76 | 3,5 | 40 | 0,4 |
| 6 | 0,5 | |||
| 80 | 89 | 3,5 | 45 | 0,6 |
| 8 | 0,9 | |||
| 300 | 325 | 10 | 100 | 11 |
| 12 | 13 | |||
| 18 | 19 | |||
| 20 | 21 | |||
| 350 | 377 | 10 | 115 | 16 |
| 12 | 19 | |||
| 16 | 26 | |||
| 20 | 32 | |||
| 24 | 38 | |||
| 400 | 426 | 10 | 125 | 19 |
| 12 | 23 | |||
| 16 | 30 | |||
| 18 | 34 | |||
| 22 | 42 | |||
| 26 | 50 | |||
| 500 | 530 | 10 | 150 | 25 |
| 16 | 40 | |||
| 20 | 50 | |||
| 22 | 55 | |||
| 26 | 65 | |||
| 30 | 75 |
Размеры и марка стали, которая применялась в производстве, указывается в маркировке фасонной детали. Пример расшифровки условных обозначений на заглушках для трубы:
Заглушка 2-168×8-Р5 ГОСТ 17379-2001.
Это обозначение бесшовных приварных концевых элементов трубопровода исполнения 2, наружный диаметр которых 168 мм, толщина металла стенок 8 мм, изготовленных из инструментальной стали марки Р5. По согласованной спецификации возможно изготовление элементов трубопровода других размеров, указанных в технической документации заказчика.

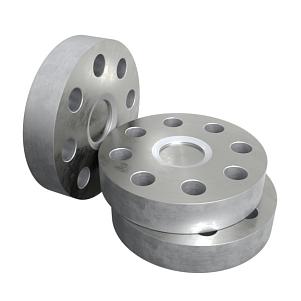

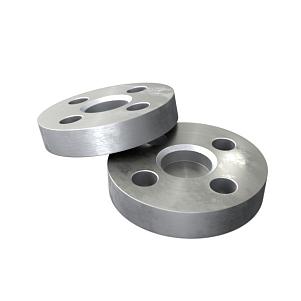

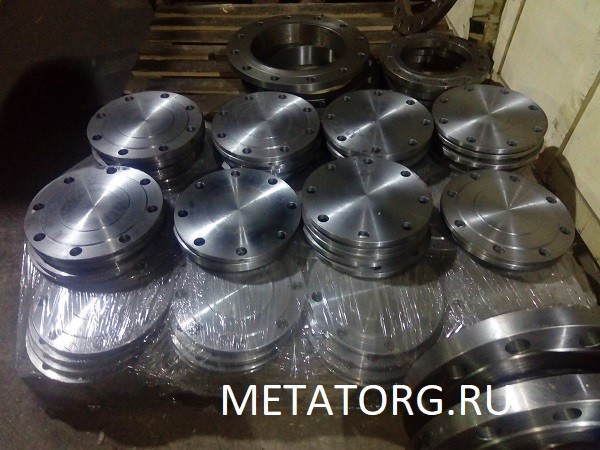

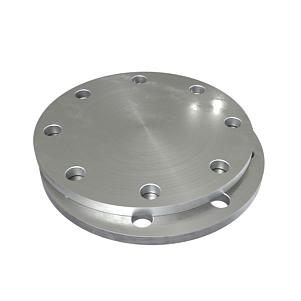

Фланцевые заглушки изготавливаются согласно ГОСТ 12836-67. Концевые элементы рассчитаны на эксплуатацию с эластичными или асбометаллическими прокладками, с овальным сечением или спирально-навитыми. Присоединительные размеры соответствуют ГОСТ 1234-67.
Габариты фланцевой заглушки по ГОСТ 12836-67
| Параметр | Значение |
|---|---|
| Условный проход | от 10 до 1600 мм |
| диаметр | от 75 до 1785 мм |
| Толщина металла | от 10 до 75 мм |
| Диаметр резьбы под болты или шпильки | от 12 до 48 мм |
Материалом для фланцевых заглушек с соединительным выступом, а также крепежа для них — болтов, шпилек, гаек, шайб — служит сталь марок:
- ВСт3сп,
- Ст20,
- Ст25,
- Ст35,
- Ст40,
- 15ХМ,
- 15ХМА,
- 30ХМА,
- 25Х1МФ.
Химический состав материалов нормируется ГОСТ 1050-60, ГОСТ 4543-71, ГОСТ 10500-63. Возможно применение легированных марок стали, прошедших термическую обработку, механические свойства которых соответствуют требованиям действующего стандарта. Фитинги фланцевого присоединения подвергаются гидравлическим испытаниям вместе с оборудованием в соответствии с ОСТ 26-291.
Как заказать заглушки стальные по заводской цене за штуку
Сделать заказ на элементы трубопровода вы можете, позвонив по телефону +7 (86553) 2-14-00, написав на почту mihlvsk@sz-metall.ru или в онлайн-форму. Наш консультант поможет выбрать фитинг с нужными характеристиками, расскажет о скидках и выгодных предложениях, ответит на все возникшие вопросы.
