Укрытие защитное УЗМГ предназначено для бестраншейной прокладки труб под дорогами, сооружениями и другими препятствиями. Используется в качестве кожуха манжеты, обеспечивающей герметизацию пространства между трубопроводом и футляром. Укрытие надежно оберегает мягкую резиновую или полимерно-тканевую герметизирующую манжету от механических повреждений в процессе сборки магистралей и при дальнейшей эксплуатации, например, в период сезонных подвижек почвы.

Особенности защиты герметизирующей манжеты для труб

В маркировке защитного укрытия УЗМГ указывается посадочный размер — наружный диаметр прокладываемого трубопровода, и габариты — условный проход трубы, используемой в качестве футляра.

Расшифровка аббревиатуры УЗМГ:

У — укрытие;
З — защитное;
МГ — манжеты герметизирующей.

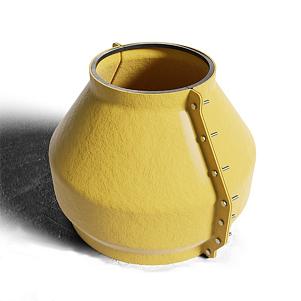

Конструкция изготовлена из водонепроницаемого стеклопластика методом формования в соответствии с ТУ 2296-009-01297858-2005. Она состоит из двух сегментов, которые стягиваются болтами непосредственно на объекте. Защита в форме бочонка фиксируется поверх манжетной гофроскладки на трубопроводе и футляре. К трубопроводу крепится с помощью фланца, к футляру — приклеивается по всему периметру. Для плотности прилегания стеклопластиковой конструкции и частей друг к другу применяются прокладки из пористой маслобензостойкой резины.

В комплектацию защитного кожуха входят все необходимые элементы:

установочное кольцо и хомут для его фиксации;
присоединительный фланец;
уплотняющие прокладки;
клеевой состав или двухсторонняя клейкая лента;
необходимый крепеж (болты, гайки);
чехол, сшитый из нетканого иглопробивного материала, ограждающего кожух мелких абразивных частиц грунта и песка.

Стеклоткань, пропитанная полиэфирными смолами, не разрушается под воздействием ультрафиолета, довольно прочная, спокойно выдерживает давление скальных пород, грунтовых вод. Укрытие применяется во всех климатических зонах. Зачехленная защита стабильно сохраняет форму, не деформируется под нагрузкой, не растрескивается от морозов и под тепловым воздействием прямых солнечных лучей.

Характеристики укрытия УЗМГ по ТУ 2296-009-01297858-2005

Параметр			Значение
Материалы изготовления	стеклоткань		ГОСТ 19170-73
	полиэфирная пропитка		ТУ 2257-091-05015213-2002
	кольцо		ТУ 92-115-14-98
	хомут стальной 12X18Н9Т		ГОСТ 75632-72
	чехол		ТУ 8397-005-01867882-2000
Разрушающая нагрузка		на разрыв	250 МПа
Разрушающая нагрузка		на изгиб	не менее 120 МПа
Класс опасности по ГОСТ 12.1.007			IV ТУ 2296-9002- 18165061-97
Температура эксплуатации			-60…+70°C

* Обратите внимание! В маркировке указывается наружный диаметр магистрального трубопровода, а не условный проход (это посадочный размер)

Заказать защитное укрытие УЗМГ по выгодной цене

ГК МеталлЭнергоХолдинг предлагает купить защитное укрытие герметизирующих манжет УЗМГ и другие элементы трубопроводов по цене производителя с полным пакетом сопроводительных документов. Мы осуществляем оперативную доставку по России и СНГ автомобильным, железнодорожным и морским транспортом. Для постоянных клиентов предусмотрены специальные условия сотрудничества, включая систему скидок и отсрочку платежа. Все изделия упакованы в соответствии с требованиями ГОСТ и сопровождаются сертификатами качества. Оформить заказ можно через форму на нашем сайте, по телефону +7 (86553) 2-14-00 или электронной почте mihlvsk@sz-metall.ru.

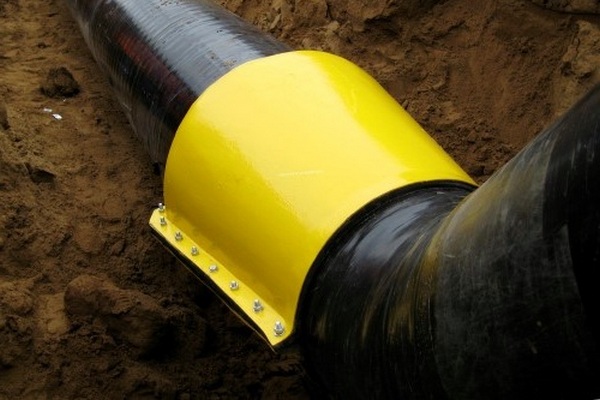

Защитное укрытие герметизирующей манжеты трубопровода
