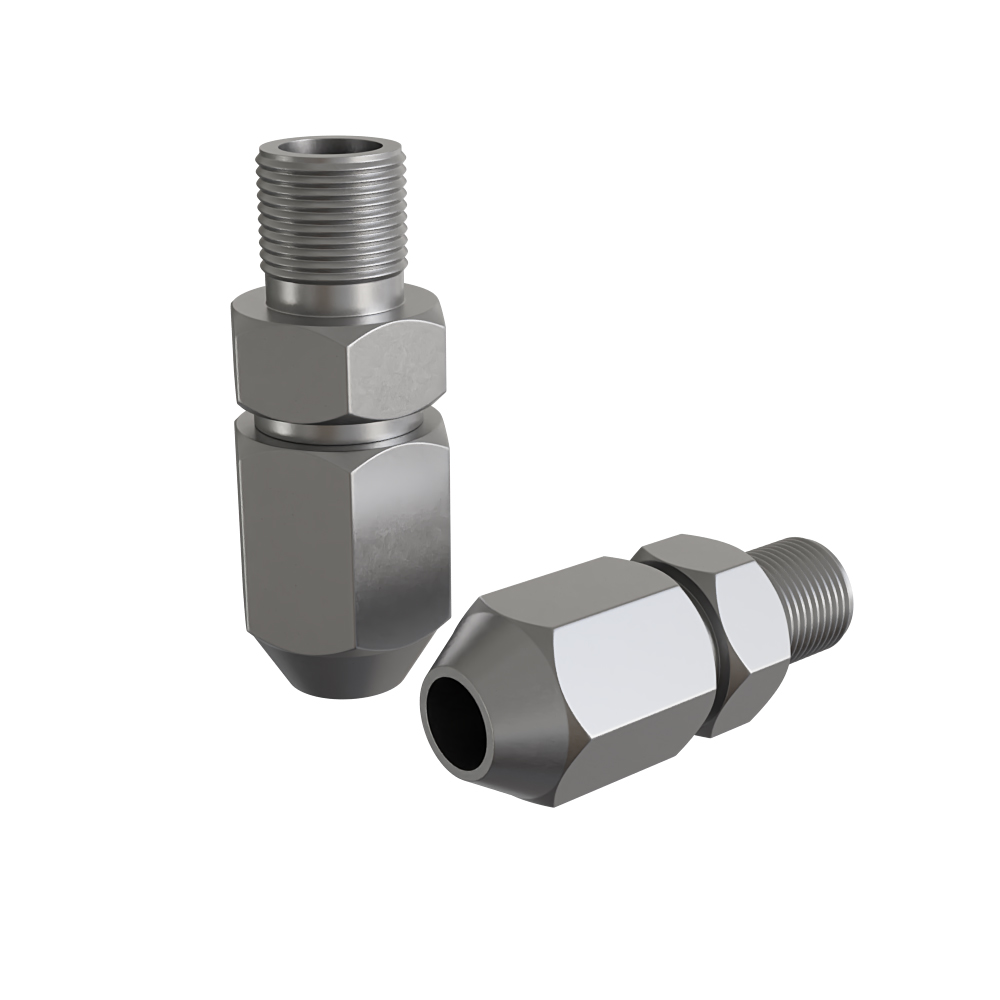

Соединение ввертное СМВ-8 – это ниппельный соединитель для медных трубок диаметром 6 и 8 миллиметров. Соединитель СМВ-8 характеризуется развальцовкой труб с одной стороны и наличием элемента с наружной резьбой с другой стороны.

В конструкцию СМВ входят:

штуцер (ГОСТ 21858—78);
накидная гайка (ГОСТ 23353—78);
шаровой ниппель (ГОСТ 23355—78);
прокладка (ГОСТ 23358—87).

Такая сборка обеспечивает СМВ-8 высокую эффективность и надежность, обеспечивает крепкое соединение и точную развальцовку. Развальцовка медных трубок приводит к изменению их наружного и внутреннего диаметров на конце. Таким образом увеличивается площадь соприкосновения деталей и отпадает необходимость в применении герметиков. Развальцованный конец трубы расширяется, в результате чего создается герметичный и прочный контакт с фитингом.

Шаровые ниппели внутри СМВ-8 обеспечивают соединению способность выдерживать высокие давления рабочей среды. Шаровой ниппель отлично взаимодействует со сферической поверхностью стыкуемого элемента и также способствует отличной герметизации всей соединительной сборки.

Соединение ввертное СМВ-8: основные характеристики, ГОСТ, резьба, диаметр

Параметр	Значение	Единица измерения
Марки сталей	Ст20, 09Г2С, 12Х18Н10Т
Условные проходы обжимных труб	4; 6	мм
Диаметры обжимных труб наружные	6; 8	мм
Диаметры СМВ наружные	10,8; 12,8	мм
Диаметры СМВ внутренние	8,6; 10,6	мм
Длина конструкции	40 – 50	мм
Резьба, тип	коническая или цилиндрическая
Резьба, размер	G½ – M20x1,5
Размеры под ключ	14 – 19
Масса 1000 шт.	30; 49	кг
Рабочие температуры	до +200	°С
Рабочие давления	до 6,4	МПа
ГОСТы	24488—80, 13956-74

Где применяют, используют соединение ввертное

Соединители СМВ-8 с развальцовкой труб предназначаются для связки и подсоединения трубок из меди малых диаметров 6 и 8 мм к разнообразным приборам в местах, где невозможно применять сварку. Наиболее часто это происходит в системах пневматической автоматики, где следует подключить медную трубку к каким-то приборам или аппаратам систем контроля и авторегулировки технологических процессов. Развальцовка в СМВ-8 создает очень надежное механическое соединение. Эта металлическая деталь с высокой надёжностью обеспечивает подключение к тонким трубопроводам различных контроллеров, датчиков и других трубок такого же диаметра.

Также ввертные соединения СМВ-8 используют для того, чтобы выполнить переход с медной трубки на полиэтиленовую, что часто необходимо в автоматизированных технологических системах. С помощью СМВ-8 выполняют соединения и разветвления импульсных трубок. При нормальной эксплуатации срок службы ввертных соединений СМВ-8 составляет 10 лет.
