Каркасы змейка

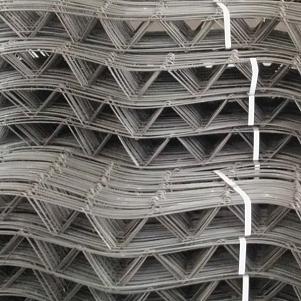

Каркас Змейка поддерживающий КП-50х2000-4 (2 м.)

Каркас поддерживающий Змейка КП-110х2000-4 (2 м.)

Каркас поддерживающий Змейка КП-120х2000-4 (2 м.)

Каркас поддерживающий Змейка КП-150х2000-4 (2 м.)

Каркас поддерживающий Змейка КП-70х2000-4 (2 м.)

Каркас поддерживающий Змейка КП-80х2000-4 (2 м.)

Поддерживающий каркас Змейка КП-100х2000-4 (2 м.)

Фиксатор Змейка КП-100 3 м.

Фиксатор Змейка КП-120 3 м.

Фиксатор Змейка КП-70 3 м.

Фиксатор Змейка КП-90 3 м.

Арматурный поддерживающий каркас змейка для фундаментных плит

Каркасы «змейка» изготовлены на автоматических линиях с применением контактной сварки ГОСТ 14098-91-К-Кт. Арматурный дистанцер из холоднотянутой низкоуглеродистой проволоки ВР-1 (волоченой, рифленой, первого класса прочности ГОСТ 6727-80) применяется при производстве ЖБИ, в частном и монолитном строительстве при формировании различных строительных элементов с двухрядным армированием.

Для чего и где используют каркасы змейка ?:

бетонных плит;
перекрытий;
ленточных и монолитных (плиточных) фундаментов.

Поддерживающий каркас «змейка» внутри фундаментной плиты или перекрытия предотвращает смещение карт при напорной подаче бетонного раствора в рабочую зону, а также при гидратации бетона, работающего на сжатие. Зигзагообразный дистанцер удерживает сварные карты или вертикальные/горизонтальные арматурные стержни в установленном положении. Поставляются арматурные фиксаторы пачками по 10 шт, увязанными в нескольких местах. Их укладывают на паллеты штабелем высотой до 1,2 м.

Характеристики, размерный ряд каркасов арматурных Змейка

параметр

значение

диаметр

несущей проволоки ВР-1

4–6 мм

наклонных прутков (зигзагов)

3–5 мм

высота зигзагообразной конструкции

40–200 мм

шаг изгибов (кратность)

75 мм

длина

2–3 м

расчетная толщина армируемых плит, фундаментов

150–300

Каркас Змейка КП

Фиксаторы представляют собой конструкцию из треугольных элементов, соединенных длинными прутками сложной конфигурации. Рифление проволоки обеспечивает хорошее сцепление с бетоном. Низкое содержание углерода в стали обеспечивает хорошую свариваемость металла. При выборе дистанцера учитывается несколько параметров: возможная нагрузка с учетом давления бетона, толщина и длина строительного железобетонного элемента. При укладке «змейки» соблюдается расстояние между арматурой и бетонной поверхностью в пределах 20 мм. Бетон обволакивает металл, защищая его от атмосферной коррозии. Размеры каркаса «Змейка» строго не регламентируются. Возможно изготовление конструкций необходимого размера и формы по чертежам заказчика. При использовании фиксаторов увеличивается скорость армирования, сокращаются издержки производства.
